Banc d'étude Fibre Optique

Ce banc synthétise l’architecture d’une installation réseau FTTx complète avec les actifs.

Sa version de base comporte l’architecture fibre optique du NRO (nœud de répartition optique) de l’opérateur télécom jusqu’au DTIO (prise optique) chez l’utilisateur final.

En option, d’autres supports physiques (Coaxial, Ethernet Cuivre CAT.6) permettent de déterminer la technologie à mettre en œuvre en fonction de l’utilisation et de mettre en évidence les avantages de la fibre optique.

Un coté Opérateur Tête de réseau/NRO reliée par un câble réseau fibre optique SM G652D ou G657A2 12FO, et un autre coté Utilisateur final/ immeuble

Maquette Fibre Optique ZMD

Cette maquette synthétise l’architecture d’une installation réseau FTTH verticale d’un immeuble dans une zone moins dense selon les préconisations de l’ARCEP.

Elle comporte l’architecture fibre optique avec le boitier pied d’immeuble, la colonne montante, les boitiers d’étage et les DTIO (prise optique).

Une face représentant le pied d’immeuble est reliée par un câble 48FO SM G657A à l’autre face qui représente le coté gaine technique d’immeuble et logements.

Un tiroir 19’’ avec 12 raccords SC-APC (PMZ) connecté au boitier pied d’immeuble permet de mesurer et valider les liens complets jusqu’aux logements.

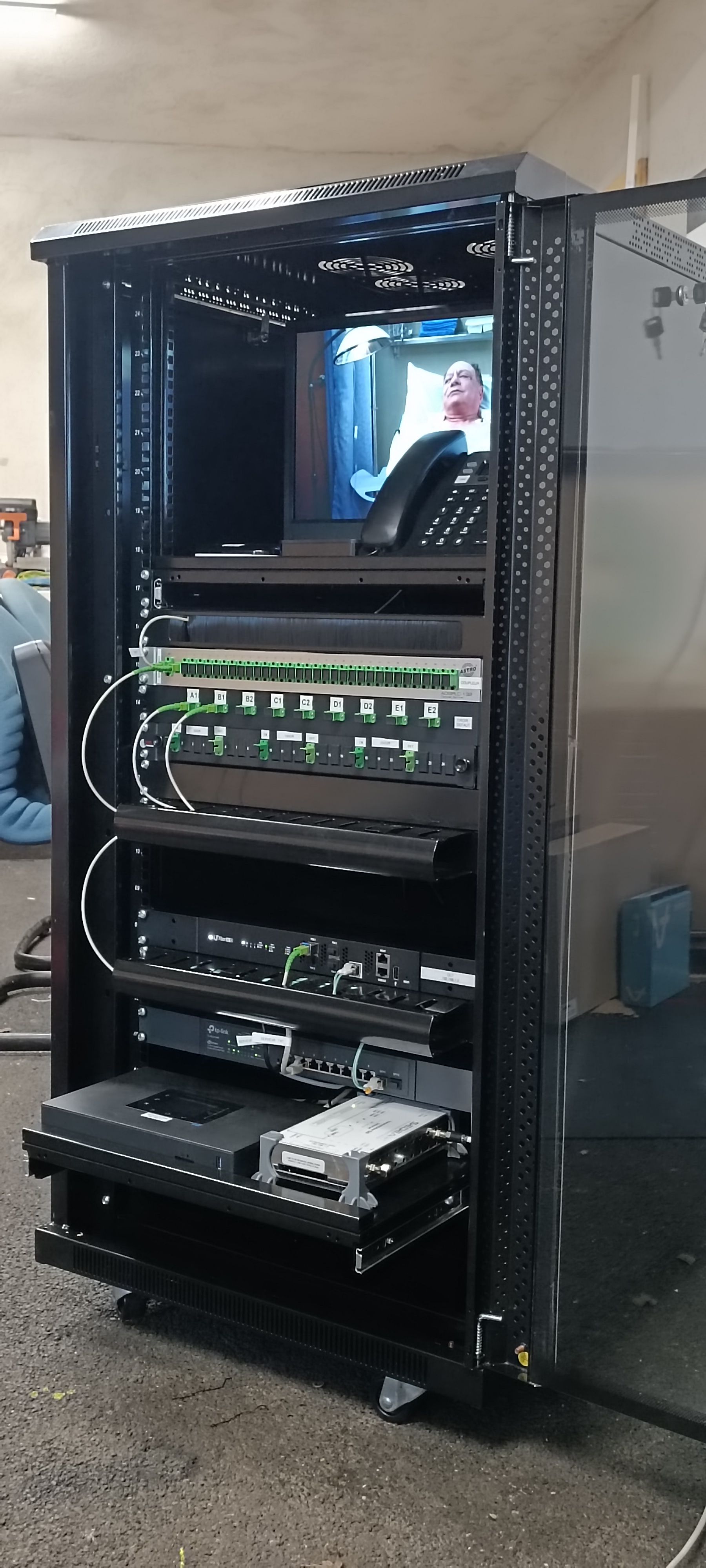

Maquette pédagogique FTTH GPON

Le système pédagogique GPON permet de simuler la diffusion et la transmission des services d’un opérateur télécom sur un réseau fibre optique de type point à multipoint.

La maquette reprend les éléments utilisés en 3 points du réseau FTTH (N RO, SRO, Utilisateur final )

Elle peut être utilisée de manière indépendante ou couplée à un réseau existant pour exploiter le système dans des conditions réelles.

L’architecture et le matériel retenus reflètent au mieux possible la réalité des réseaux FTTH GPON afin de permettre aux apprenants d’être dans des conditions proches du réel. Conforme à la norme ITU-G984.1

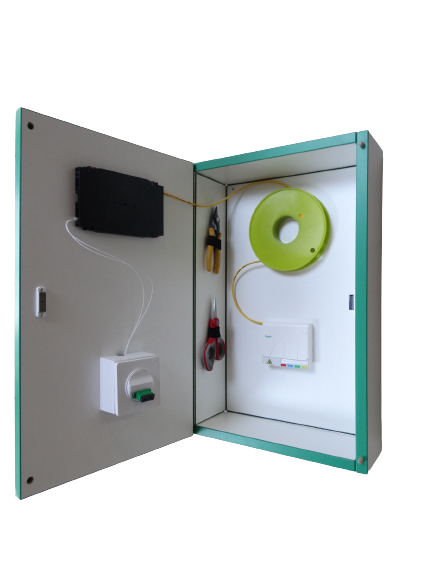

Kits d'entraînement FTTH

Ces kits sont destinés à l’entrainement des étudiants qui vont se familiariser dans des conditions optimales aux gestes de bases du technicien fibre optique

Ils permettent d’acquérir les gestes essentiels avant de travailler sur des systèmes plus complexes.
